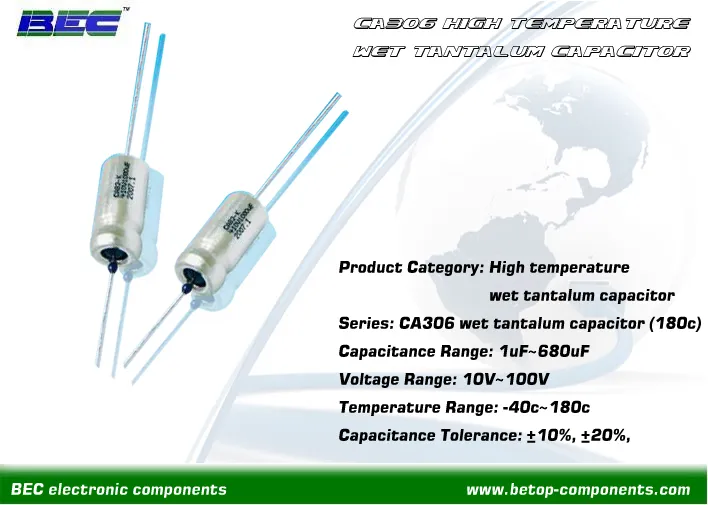

BEC کے ذریعہ تیار کردہ CA306 محوری گیلے ٹینٹلم کیپسیٹر ایک ہرمیٹک طور پر مہربند محوری گیلے ٹینٹلم الیکٹرولائٹک کیپسیٹر ہے جس میں سلور-کوٹیڈ پیکیجنگ، قطبی محوری لیڈز اور آپریٹنگ درجہ حرارت کی وسیع رینج -40 ڈگری سے +180 ڈگری ہے، جو آئیڈیا کے لیے ہے۔ انتہائی-اعلی- درجہ حرارت اور سخت صنعتی ایپلی کیشنز جیسے تیل اور گیس کی تلاش، QJ/PWV313-2009 کے معیار کے مطابق۔ یہ اس کے کم رساو کرنٹ، کم کھپت کے عنصر، اور طویل مدتی وشوسنییتا کے لیے نمایاں ہے۔ اس میں چاندی کا کیس، شیشے کی مہر، اور قطبیت شامل ہے، جو ایک چھوٹے پیکج میں اعلیٰ صلاحیت کی پیشکش کرتا ہے۔ یہ تیل اور گیس کی تلاش اور ڈرلنگ کے سامان کے ساتھ ساتھ ڈی سی یا پلس سرکٹس میں دیگر اعلی درجہ حرارت یا مزاحم الیکٹرانک آلات میں بڑے پیمانے پر استعمال ہوتا ہے۔
بنیادی پیرامیٹرز
|
پروڈکٹ کیٹیگری |
CA306 محوری گیلے ٹینٹلم کیپسیٹر 180 ڈگری میں |
|
اہلیت کی حد |
1UF~680UF |
|
وولٹیج کی حد |
10V~125V |
|
کام کرنے کا درجہ حرارت |
-40 ڈگری ~ 180 ڈگری |
|
رواداری |
±10%, ±20% |
|
سرٹیفکیٹ |
RoHS، پہنچ |
|
ایپلی کیشنز |
ایرو اسپیس، ملٹری اور ایونکس، تیل اور گیس کی تلاش |
خصوصیات
مکمل ہرمیٹک سگ ماہی:سلور-کوٹیڈ میٹل سلنڈرکل ہرمیٹک مہر (100% گیس/مائع-تنگ) - الیکٹرولائٹ بخارات، نمی کے داخلے، اور سنکنرن گیس کی آلودگی کو ختم کرتا ہے، بنیادی ڈیزائن طویل-مدت (5+ سال) کے آپریشن کے لیے 180 ڈگری سے کم کارکردگی پر (کوئی کارکردگی نہیں)۔
پولر محوری لیڈ ڈیزائن:سخت، سنکنرن-مزاحم محوری لیڈز سخت قطبی نشان کے ساتھ (مینوفیکچرر-معیاری)؛ بیرونی ہائی-درجہ حرارت کی موصلیت والی آستین (180 ڈگری مسلسل گرمی کے خلاف مزاحم) کومپیکٹ آلات میں میٹل کیس اور ملحقہ کنڈکٹیو اجزاء کے درمیان شارٹ سرکٹ کو روکتی ہے۔
اعلی-گریڈ الیکٹروڈ کنسٹرکشن:ایک یکساں، موٹی ٹینٹلم پینٹ آکسائیڈ (Ta2O5) ڈائی الیکٹرک فلم (صحیح انوڈائزیشن کے ذریعے بنتی ہے) کے ساتھ سنٹرڈ ہائی-پاکیزگی، ہائی-کثافت ٹینٹلم پاؤڈر انوڈ - 180 ڈگری پر ڈائی الیکٹرک استحکام کو یقینی بناتا ہے؛ 180 ڈگری - اعلی آئن چالکتا کے ساتھ آپٹمائزڈ مائع الیکٹرولائٹ کیتھوڈ، زیادہ سے زیادہ آپریٹنگ درجہ حرارت پر تھرمل انحطاط سے بچنے کے لیے وضع کیا گیا ہے۔
مضبوط مکینیکل انٹرفیس:مضبوط لیڈ-سے-ہرمیٹک کیس ویلڈنگ کنکشن، شدید کمپن/جھٹکے کے تحت کوئی ڈھیلی لیڈ نہیں؛ اعلی ساختی طاقت کے ساتھ بیلناکار دھات کا کیس، مکینیکل اثرات اور دباؤ کے خلاف مزاحم (ڈاؤن ہول ہائی-دباؤ والے ماحول کے لیے موزوں ہے)۔
پیداواری عمل
ہماری پیداواری سہولیات کے حصے
اکثر پوچھے گئے سوالات
Q1: CA306 capacitors کے لیے اسٹوریج کی ضروریات کیا ہیں؟
A1: CA306 capacitors اس کی ہرمیٹک مہر (الیکٹرولائٹ بخارات نہیں) کی وجہ سے غیر معمولی اسٹوریج استحکام رکھتے ہیں۔ انہیں رکھنا ضروری ہے:
ماحولیات: 0 ڈگری ~ 30 ڈگری، رشتہ دار نمی 85٪ سے کم یا اس کے برابر (خشک/ٹھنڈا، کوئی گاڑھا نہیں)۔
اجتناب: سنکنرن گیسیں (H₂S/Cl₂)، براہ راست سورج کی روشنی، مکینیکل اثر، بھاری دباؤ، اور مضبوط EM فیلڈز۔
پیکیجنگ: اصل سیل شدہ اینٹی{0}}سٹیٹک پیکیجنگ میں اسٹور کریں (صرف استعمال سے پہلے کھولیں)۔ مختصر- اسٹوریج کے لیے کسی پری-ٹیسٹ کی ضرورت نہیں ہے (<24 months). For long-term storage (>24 ماہ)، استعمال سے پہلے صرف 25 ڈگری رساو کا موجودہ ٹیسٹ درکار ہے۔
Q2. CA306 capacitors کس صنعت کے معیار کی تعمیل کرتے ہیں، اور معیار کی کیا ضرورت ہے؟
A2: CA306 QJ/PWV313-2009 کے ساتھ مکمل طور پر مطابقت رکھتا ہے، انتہائی-اعلی-درجہ حرارت، اعلی قابل اعتماد گیلے ٹینٹلم کیپسیٹرز کے لیے ایک خصوصی چینی قومی معیار۔ معیاری احکام:
10،000+ 180 ڈگری ہائی-درجہ حرارت کی عمر صفر سے باہر-کے-پیرامیٹر ڈرفٹ کے ساتھ۔
شدید تھرمل سائیکلنگ (-40 ڈگری ~ 180 ڈگری) اور مکینیکل وائبریشن/شاک ٹیسٹنگ۔
ہر یونٹ پر ہرمیٹک مہر کی سالمیت کے لیے 100% ہیلیم لیک کا پتہ لگانا۔
لیکیج کرنٹ، کیپیسیٹینس اور ڈی ایف کی 100% جانچ۔
Q3: CA306 کے آپریٹنگ درجہ حرارت کی حد کیا ہے، اور وولٹیج ڈیریٹنگ کب شروع ہوتی ہے؟
A3: مسلسل آپریٹنگ درجہ حرارت: -40 ڈگری سے +180 ڈگری (سخت ڈیریٹنگ کے ساتھ 200 ڈگری تک وقفے وقفے سے آپریشن)۔
وولٹیج ڈیریٹنگ: 85 ڈگری سے شروع ہونا لازمی ہے (180 ڈگری استحکام کے لیے ڈیزائن کا ایک اہم انتخاب)۔
یہ فعال ڈیریٹنگ CA82/CA501 کے برعکس ڈائی الیکٹرک فلم اور الیکٹرولائٹ پر مجموعی تھرمل تناؤ کو روکتا ہے
